冷冻电镜铜网C形卡环安装夹具

冷冻电镜铜网 C 形卡环安装夹具（C‑clip tool / Clipping Tool）是Autogrid 载网组装的核心专用工具，用于在液氮低温下将 C 形卡环精准压入 Autogrid 环槽，固定铜网。

一、工具类型与结构

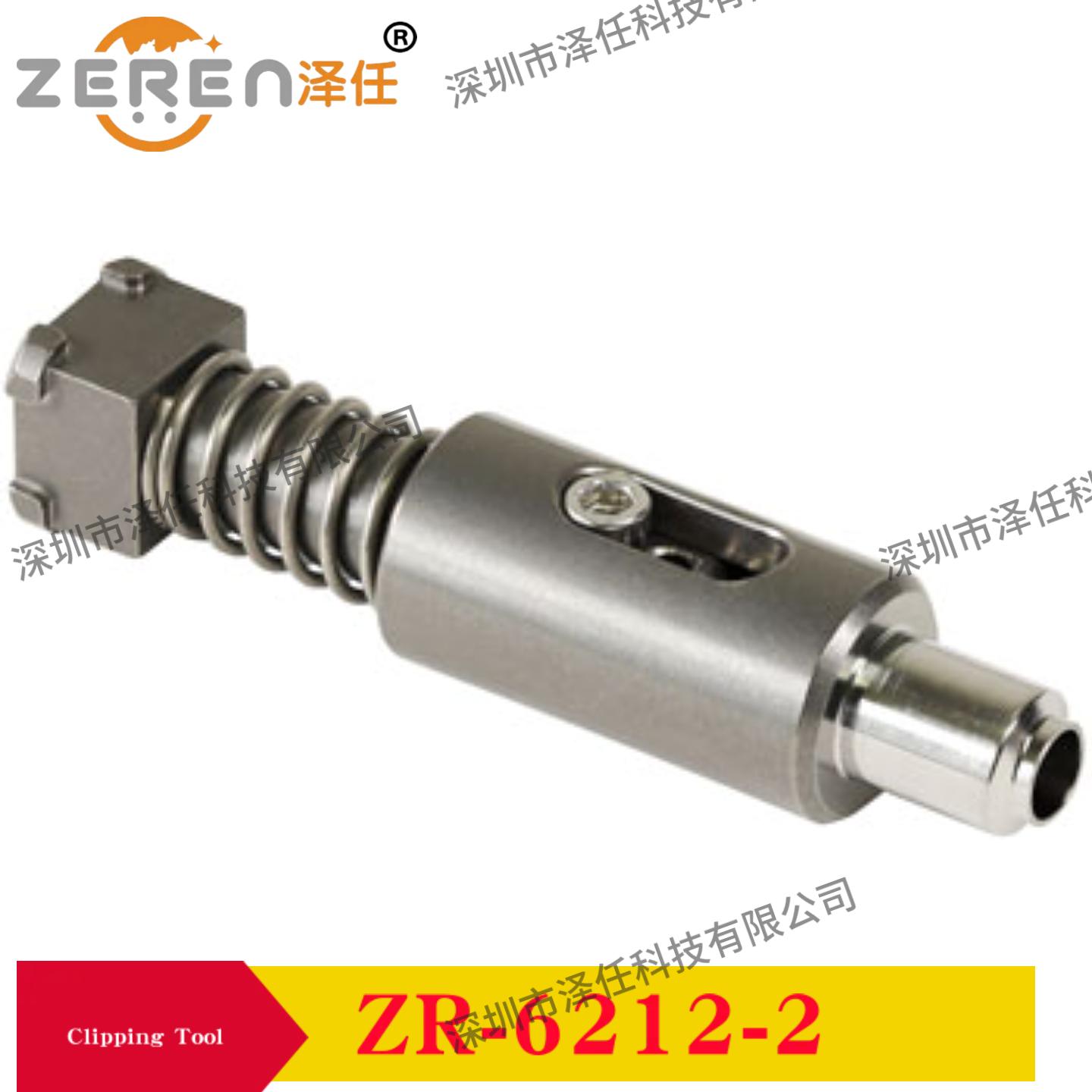

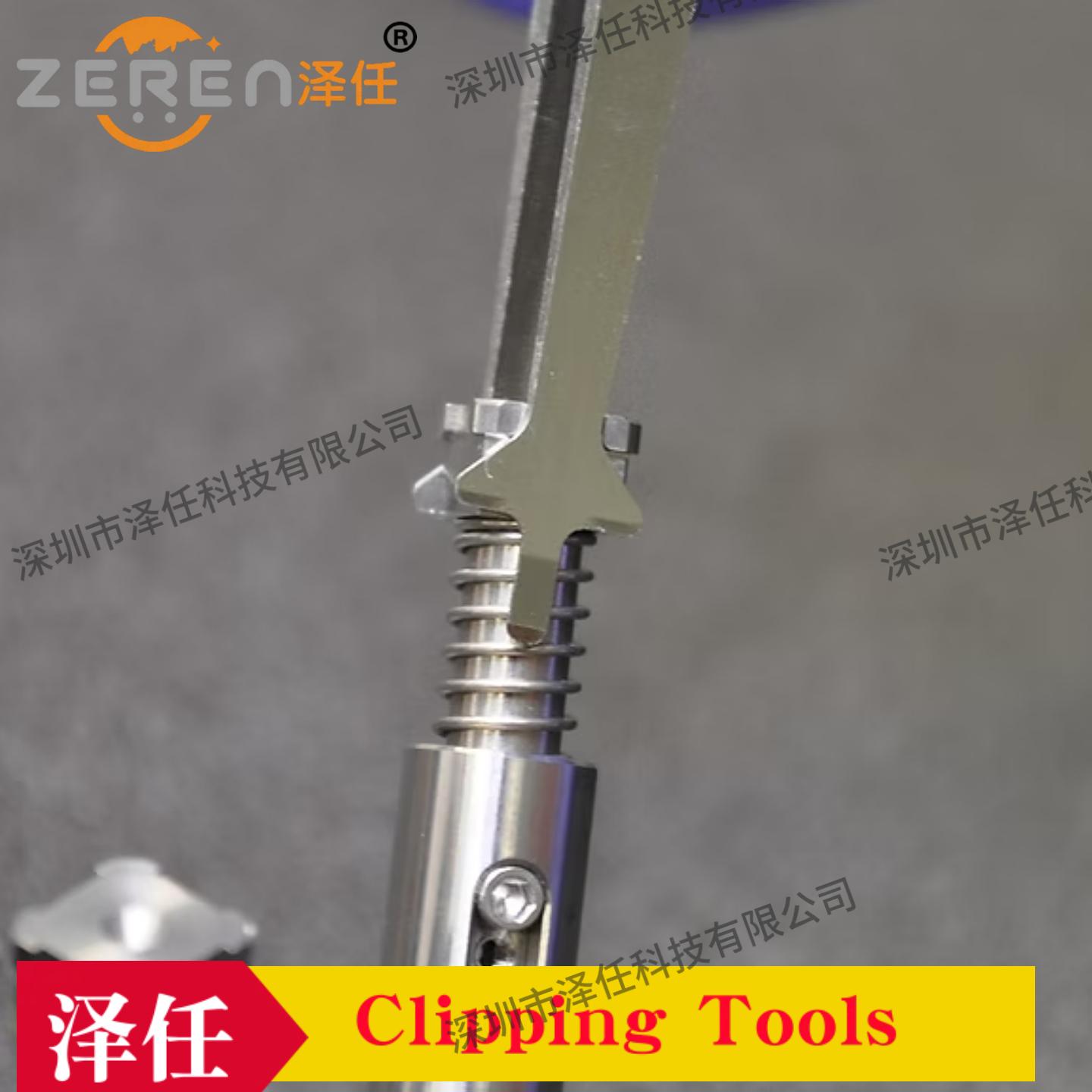

1. 主流笔式夹具（最常用）

结构：笔状中空筒体、前端开口笔嘴、内置顶针 / 推杆、后端按压帽。

原理：笔嘴容纳 C‑clip，按压推杆将 C‑clip 推出并撑开，卡入 Autogrid 环槽。

品牌：Thermo Fisher（原厂）、NanoSoft、MiTeGen、泽任科技等。

特点：单次装 1 个 C‑clip；需液氮预冷；与 Clipping Station 配套。

2. 集中上样型（多 C‑clip 储存）

结构：加长筒体、内置 C‑clip 堆叠腔、连续顶出机构。

优势：一次装 5–10 个 C‑clip，减少液氮中反复装夹，提升通量。

3. Clipping Station（安装工作站）

黄铜基座 + 定位槽 + 旋转盖板，提供低温稳定操作平台。

精准定位 Autogrid 环与铜网，避免偏移与样品污染。

二、标准安装流程（NIH SOP）

预冷：夹具、镊子、工作站浸入液氮充分冷却。

装 C‑clip：用精密镊子将 C‑clip 放入夹具笔嘴，确保无变形。

定位：Autogrid 环放入工作站槽，铜网居中放置。

压入：夹具垂直对准，按压推杆，C‑clip 弹出并卡入环槽。

检查：显微镜下确认 C‑clip 完全闭合、铜网无松动。

三、关键选型要点

兼容性：匹配 Autogrid 环外径（3.05mm）与 C‑clip 规格。

低温稳定性：材质耐受‑196℃，无脆裂、无磁性干扰。

操作精度：笔嘴内径与 C‑clip 间隙小，推出顺畅不卡滞。

通量：单支 / 多支装，匹配实验规模。

四、常见问题与解决

C‑clip 弹出偏移：夹具未垂直、预冷不足、C‑clip 变形。

铜网移位：Autogrid 环未放平、定位不准。

卡环断裂：用力过大、C‑clip 质量差、重复使用。

五、配套耗材

Autogrid 环（O‑ring）、C‑clip 卡环、精密镊子、液氮杯、载网盒
